VC-6000振动保护系统

VC-6000 监测系统
功能说明概述
   VC-6000 监测系统结合了 Compass 6000 监测软件模块和数据库,既可以用于独立的安全监测,也可以用于状态监测。VC-6000 具有多种标准的监测模块、电源模块和通讯模块。本文件主要介绍 VC-6000 统及其各个部件。

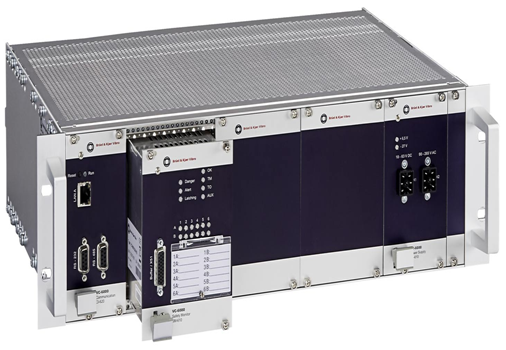

   VIBROCONTROL 6000 监测系统(VC-6000)是基于 “19” 机架设计且可接入不同测量范围的永久安装传感器---连续性在线监测系统。

   作为一个安全统,符合 API-670 标准的 VC-6000具有可编程的表决逻辑继电器控制,而且可以配置冗余电源以确保不间断供电。双 MODBUS 可用于过程量显示和继电器状态的重新设定。对于状态监测 应用场合,Compass 6000 监测软件(完全独立于安全功能)通过一个 OPC 接口获取 VC-6000 信号和时间序列,进行后续信号处理、分析监测并将数据存储在数据库中。

   VC-6000 可应用于众多行业,如石油与天然气、石化、电力和其它重型加工行业(包括本质安全型的应用领域)。它按需配置,可广泛应用于工厂内各种机械设备的监测,如蒸汽涡轮机、燃气涡轮机、液力涡轮机、轴流式和离心式压缩机、往复式压缩机、电动机、发电机、泵、通风机、压出机、搅拌机、齿轮箱等。


特点

  1. 模块化的设计使系统可以按照具体应用定制配置。
  2. 监测模块完全独立操作, 可带有多达 12 个输入通道。
  3. 完全满足所有相关标准要求(API 670,版本4;DIN ISO 10816;DIN ISO 7919)
  4. 缩减了 19”模块外壳的高度(3HE),适合安装在 400mm 深的机柜内。这样,使用更少量的仪器就可以有效的监测到 24 或 36 通道。
  5. 如果要监测大型机械设备而且模块的通道数超过了 48 个,可在多个机架间使用共同的控制信号。
  6. 完整的模块自检,独立的模块 OK 继电器以及整个机架的核心 OK 继电器 ,确保了系统更高的可靠性 。
  7. 通用传感器的过程信号处理。数字信号处理器(DSP)使用较少的部件可以并行、高速处理信号,而且可靠性高。
  8. 灵活的监测功能具有特殊应用场合所需的扩展功能;最小反应时间通常为 10 ms。
  9. 通过逻辑组态,选择控制自由组态的继电器报警输出,并且把信号发送到外部电子装置的继电器上,很大程度地提高机械设备停机的可靠性。
  10. “故障自保护”功能很大程度地提高了机械设备在发生系统功能失调或传感器故障时的自我保护性能。
  11. AC 和 DC 电源工作电压范围大,而且集成在一个标准的电源装置中。
  12. 更进一部提高系统运行的可靠性,可以同时连接多个电源模块。
  13. Compass 6000 可以通过许多个通讯接口(RS-232、RS-485 和 100Mbit 以太网)与遍布整个工厂的系统集成在一起。
  14. 用 OPC-接口还可以与一台 MS-Windows PC连接(用于信号处理显示、数据导出、数据存储或与遍布全厂的整套系统整合)
  15. 为 MODBUS RTU 和双 MODBUS RTU 提供选配接口。

技术规格


遵从标准

CE 标志表示符合 EC 指令 89/336/EWG 和低压指令 73/23/EEC。

安全

EN 61010-1(2002-08)测量、控制和实验室用电气设备的安全要求


EMC 干扰辐射与抗干扰

DIN EN 61326(2004-03)控制和实验室用电气设备EMC 要求


温度与湿度
DIN EN 60068-2-1(1995-03):……....... 低至-40°C
DIN EN 60068-2-2(1994-08):…..干燥加热到 65°C
机械张力
DIN IEC 60068-2-6(1996-05):..... 振动(正弦波)
DIN IEC 60068-2-27(1995-03):.................. 冲击
DIN IEC 60068-2-29(1995-03):.................. 碰撞
外壳
IEC 60529(2001),外壳保护等级................... IP-20


附件

诊断面板AC-4605

  用便携式测量仪器获取 SM-610 安全监测模块的原始 AC/DC 信号进行诊断分析。

特点

  • ƒ 提供 12 个 BNC 接口
  • ƒ 磁性固定
  • ƒ 1.5 m 连接电缆带 26-针 D-Sub 插头
机械部分


保护等级为 IP-20 的铝质外壳:

宽 ........................................................ 100mm
高 ........................................................ 160mm
深 .......................................................... 42mm
重量 ............................................... 大约 2.5kg
环境条件
工作温度范围 ..................................... -40到+85°C
工作与存储湿度 ............ 95%相对湿度(non-cond)
诊断连接的接线柱—AC-4606

获取 SM-610 监测模块提供的 AC/DC 信号,输入外
围设备中。

特点ƒ


  • 提供 12 路带缓存功能的原始输出信号端子
  • ƒ安装在 RC-600、RC-610 中
  • ƒ用 HD-Sub 插座连接 SM-610 安全监测模块



机械部分
宽 .......................................................... 73mm
高 .......................................................... 90mm
深 .......................................................... 70mm
重量 ............................................... 大约 0.3kg
环境条件

工作温度范围 ................................. -40 到 +85°C
工作与存储湿度 ............ 95%相对湿度(non-cond)
