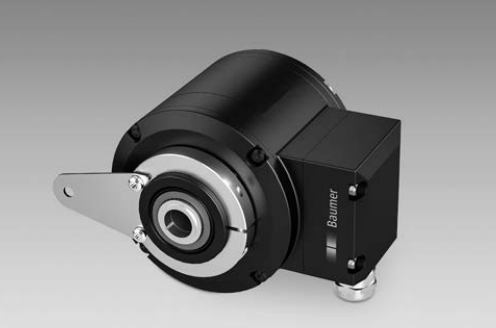

HMG 10 绝对值编码器




技术参数


技术数据-电气参数                        技术数据-机械参数

电源电压

4.75...30VDC

外壳

Φ105mm



空载/负载损耗

100mASSI

Φ16...20mm(盲孔)

Φ17mm(锥轴 1:10)



初始化时间

  500ms上电后

保护等级

IP66/ IP67



接口

SSI

运行典型力矩

10Ncm



功能

多圈

允许轴负载

≤450 N轴向

650N 径向



步数/

1048576/20

材料

外壳:铸铝合金

轴:不锈钢



圈数

1048576/20

工作温度

-40...+85



附加输出信号

HTL /TTL(RS422)

电气接口

端子盒



代码

格雷码/二级制

运行速度

≤12000rpm



抗干扰

DIN EN 61000-6-2

转子惯量

950gcm2



允许干扰

DIN EN 61000-6-3

电阻

IEC 60068-2-6

振动30g,10-2000Hz

IEC 60068-2-27

冲击400g6ms



输入

SSI

近似重量

1.6kg



认证

CE,UL 认证/E256710





传感原理

光电
