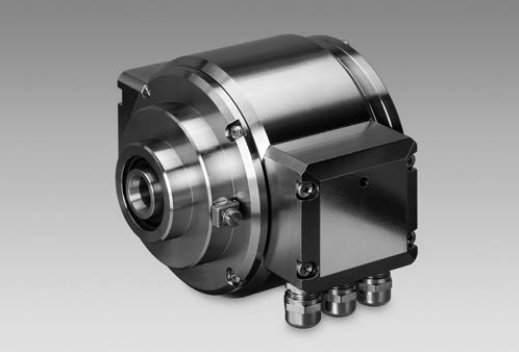

HMG 11 绝对值编码器





特性

多圈编码器

光电感应

分辨率:单圈13位,多圈12/16

通孔、盲孔或锥孔φ16-20mm

多圈:无齿轮和无电池感应原理

可带冗余绝对值信号

特殊防腐蚀保护



技术参数


     技术数据-电气参数                                            技术数据-机械参数

电源电压

9...30VDC

外壳

Φ122mm



空载/负载损耗

100mA(每接口SSI

250mA(每接口Profibus/CANopen

Φ16...20mm(盲孔)

Φ17mm(锥轴1:10)



初始化时间

  200ms上电后

保护等级

IP67



接口

SSI,Profibus-DPV0,

CANopen

运行典型力矩

12Ncm



功能

多圈

允许轴负载

≤250 N轴向

400 N 径向



步数/

8192/13

材料

外壳:铝合金

轴:不锈钢



圈数

4096/12位,65536/16

工作温度

-20...+85





附加输出信号

TTL(RS422)

HTL

电气接口

端子盒/总线适配器



输出信号

A,90°B,N反相



代码

格雷码

运行速度

≤3500rpm(机械)



抗干扰

DIN EN 61000-6-2

转子惯量

760gcm2



允许干扰

DIN EN 61000-6-3

电阻

IEC 60068-2-6

振动10g,10-2000Hz

IEC 60068-2-27

冲击100g6ms



输入

SSI时钟

近似重量

3.5kg



认证

CE,UL 认证/E256710





传感原理

光电
