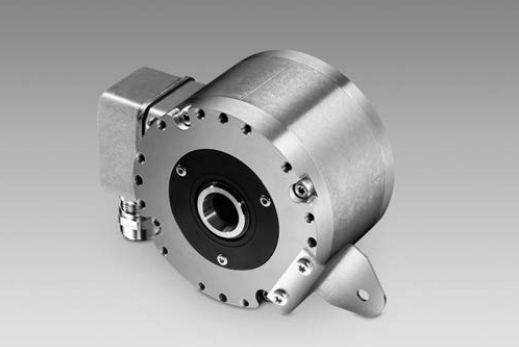

HOG 86E 增量型编码器




技术参数


技术数据-电气参数                        技术数据-机械参数

电源电压

5VDC±5%

9...30VDC

外壳

Φ99mm



空载/负载损耗

100mA

Φ12...16mm 盲孔

Φ17mm 锥轴 1:10



分辨率(步/圈)

  500...2500

保护等级

IP66



相移

90°±20°

运行典型力矩

6Ncm



扫描周期

40...55%

允许轴负载

≤500 N轴向

650 N 径向



参考信号

零脉冲,宽度90°

材料

外壳:铸铝合金

轴:不锈钢



传感原理

光电

工作温度

-40...+100



输出频率

≤170kHz

300kHz(on request)

电气接口

端子盒



输出信号

A,90°B,N反相



输出电路

HTL-Ppower linedriver

TTL/ RS422

运行速度

≤10000rpm(机械)



抗干扰

DIN EN 61000-6-2

转子惯量

160gcm2



允许干扰

DIN EN 61000-6-3

电阻

IEC 60068-2-6

振动15g,10-2000Hz

DIN EN 60068-2-27

冲击250g6ms



轴绝缘

2.8kV

近似重量

1.3kg



认证

CE,UL /CSA认证/E256710





传输距离

≤350100kHzHTL-P

≤550100kHzTTL
