ds82x电涡流传感器

ds82x系列电涡流传感器


2mm测量范围

技术参数

若非另有说明,这些特性在下列情况下是有效的: +18 °C 至+27 °C 环境温度, -24 VDC 供电电压, 100 kΩ 负载输出信号, 42CrMo4 B&K Vibro参考材料, -10 V间隙电压 (测量距离,从传感器探头到被测物导电表面大约1.4mm), 所有组件都在工作温度范围

ds821和ds822ATEX防爆型系列非接触式位移传感器系统

被测变量                        位移

测量原理                        电涡流测量原理

系统长度                        5 m  和 10 m

传感器探头前端:

材料                            陶瓷

前端直径                        Ø 7.2 mm (± 0.1 mm)


线性测量范围                    2 mm (距离靶面0.4……2.4mm毫米距离,测量对应的输出 信号为-2 VDC … -18 VDC )

灵敏度(ISF)                     -8 mV/μm (-203 mV/mil)

电气特性:

供电电压                        -24 VDC (-18 VDC … -28 VDC)

温度范围

工作温度范围                   -50 °C … +180 °C

储存温度                       -20 °C ...   +70 °C



4mm测量范围

技术参数

若非另有说明,这些特性在下列情况下是有效的: +18 °C 至+27 °C 环境温度, -24 VDC 供电电压, 100 kΩ 负载输出信号, 42CrMo4 B&K Vibro参考材料, -10 V间隙电压 (测量距离,从传感器探头到被测物导电表面大约1.4mm), 所有组件都在工作温度范围

ds821和ds822ATEX防爆型系列非接触式位移传感器系统

被测变量                        位移

测量原理                        电涡流测量原理

系统长度                        5 m  和 10 m

传感器探头前端:

材料                            陶瓷

前端直径                        Ø 11 mm (± 0.1 mm)

线性测量范围                    4 mm (距离靶面0.5--4.5mm毫米距离,测量对应的输出 信号为-2 VDC … -18 VDC )

灵敏度(ISF)                     4 mV/μm (101.5mV/mil)

电气特性:

供电电压                       -24 VDC (-18 VDC … -28 VDC)

温度范围

工作温度范围                   -50 °C … +180 °C

储存温度                       -20 °C ...   +70 °C







其他配套设备


2mm测量范围

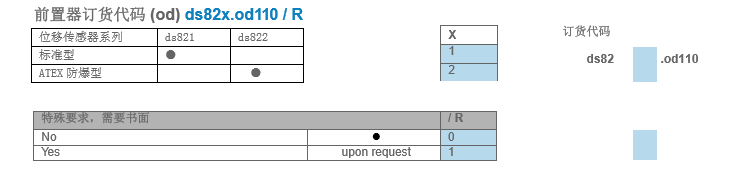

      前置器

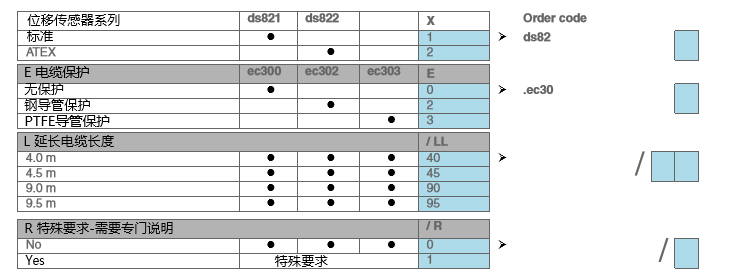

     延长电缆



4mm测量范围

   置器


   延长电缆
